ПИ-1000-I-А испытательный пресс гидравлический с автоматическим управлением

ПИ-1000-I-А испытательный пресс гидравлический с автоматическим управлением

ПИ-1000-I-А - электрогидравлический испытательный пресс повышенной мощности с автоматическим управлением, рассчитанный на нагрузку до 1000 кН. Оборудование предназначено для испытаний крупноразмерных и высокопрочных образцов строительных материалов и изделий: бетона, камня, кирпича, железобетонных элементов, дорожных материалов, асфальтобетона, композитов, металлов и деталей промышленного назначения.

Основной диапазон измерения нагрузки составляет от 40 до 1000 кН, расширенный диапазон — от 20 до 1000 кН. Цена наименьшего разряда силоизмерителя — 0,1 кН. Допускаемая относительная погрешность измерений нагрузки составляет ±1,0% или ±0,5%, что обеспечивает надежный контроль результатов при испытании прочных материалов и конструкционных образцов.

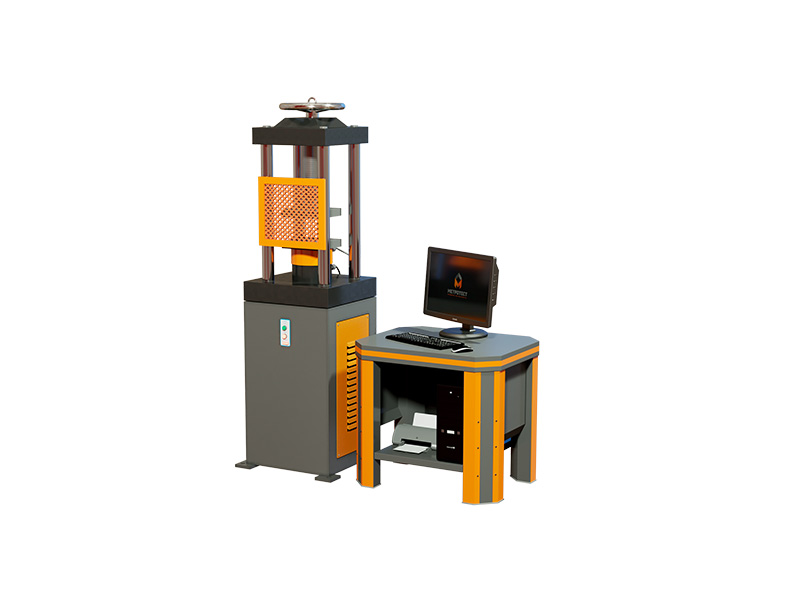

Конструкция пресса основана на вертикальном четырехколонном нагружающем модуле. Электрогидравлический шкаф и электронная система управления встроены в основание, благодаря чему установка не требует размещения отдельной гидростанции. Размер рабочего пространства — 270 мм по высоте и 220 × 300 мм по ширине; плиты сжатия имеют размер до 230 × 230 мм.

Автоматизированная система M-Test АСУ позволяет управлять испытанием с персонального компьютера, контролировать текущие и максимальные значения нагрузки, перемещения и деформации, задавать испытание до разрушения или до установленных пределов. Пользователь может устанавливать скорость нагружения, применять циклические и ступенчатые программы, а также получать графики и протоколы испытаний в электронном и печатном виде.

Скорость нагружения воспроизводится в диапазоне от 0,5 до 30 кН/с, с допускаемой погрешностью поддержания ±1%. Рабочий ход поршня гидроцилиндра — до 50 мм. Габариты пресса — не более 500 × 560 × 1860 мм, масса — до 700 кг. Электропитание — 380 В, 50 Гц.

Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

• Автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени
• Проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты
• Построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени
• Автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ)
