ПИ-300-I испытательный пресс гидравлический с ручным управлением и сенсорным пультом
Описание
ПИ-300-I испытательный пресс гидравлический с ручным управлением и сенсорным пультом
Электрогидравлический испытательный пресс ПИ-300-I предназначен для измерений силы (нагрузки) при проведении испытаний образцов строительных материалов, металлов и изделий в режимах сжатия и изгиба.
Назначение и область применения
Пресс используется для статических испытаний на сжатие и изгиб таких материалов, как бетон, цемент, кирпич, природный камень, гипсовые вяжущие, асфальтобетонные смеси, древесина, пенобетон, железобетонные конструкции, а также металлических изделий — арматуры, труб, крепёжных элементов.
Оборудование соответствует требованиям ряда государственных стандартов, включая ГОСТ 10180-2012 (испытания образцов бетона), ГОСТ 310.4-81 и ГОСТ 30744-2001 (испытания цементов), ГОСТ 23789-2018 (гипсовые вяжущие), ГОСТ 12801-98 (материалы для дорожного и аэродромного строительства), ГОСТ Р 58406.6-2020 (асфальтобетонные смеси) и ГОСТ 25.602-80 (композиционные материалы с полимерной матрицей).
Конструктивные особенности

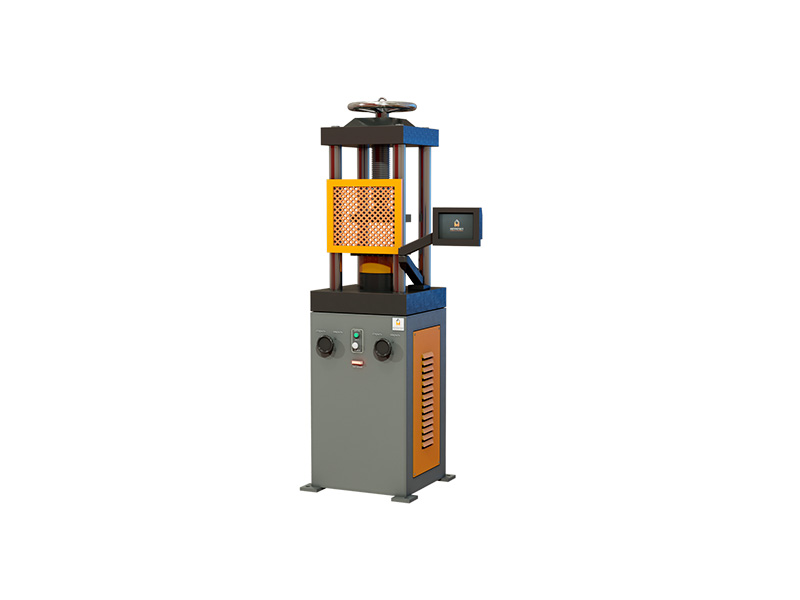

Пресс ПИ-300-I выполнен в вертикальном четырёхколонном исполнении нагружающего модуля. Конструкция включает нагружающий модуль со встроенным в основание электрогидравлическим шкафом управления, в котором размещены насосная станция и электронный блок управления.
Принцип действия основан на преобразовании энергии давления гидравлической жидкости в поступательное движение штока гидроцилиндра и усилие нагрузки, прикладываемое к испытываемому образцу. Измерение нагрузки осуществляется тензорезисторным датчиком силоизмерителя, сигнал которого изменяется пропорционально прикладываемой силе.
Технические характеристики
Диапазон измерения нагрузки составляет от 12 до 300 кН. Цена наименьшего разряда силоизмерителя — 0,01 кН. Пределы допускаемой относительной погрешности измерений силы — ±1,0% и ±0,5%.
Скорость нагружения регулируется вручную в диапазоне от 0,2 до 10 кН/с. Рабочий ход поршня силового гидроцилиндра — не более 50 мм. Высота рабочего пространства — 250 мм, ширина — 190×250 мм. Размер плит сжатия — не более 230×230 мм.
Габаритные размеры пресса — не более 560×500×1780 мм, масса — не более 365 кг. Электропитание — 380 В, 50 Гц.
Программное обеспечение и управление
Пресс оснащён сенсорным пультом управления с установленным программным обеспечением «firmware», которое обеспечивает визуализацию и определение текущих и максимальных значений нагрузки в режиме реального времени, определение скорости нагружения и автоматический расчёт максимальной прочности.
Программное обеспечение
Программное обеспечение прессов ПИ обеспечивает простейшую обработку данных, установленным на пульт ПО «firmware», которое обеспечивает:
- Визуализацию и определение текущих и максимальных значений нагрузки, в режиме реального времени
- Определение скорости нагружения (кН/с)
- Автоматический расчёт максимальной прочности
|
Модификация |
ПИ-10-I |
ПИ-50-I |
ПИ-100-I |
ПИ-300-I |
ПИ-600-I |
ПИ-1000-I |
|
Диапазон измерения нагрузки, кН |
от 0,4 до 10 |
от 2 до 50 |
от 4 до 100 |
от 12 до 300 |
от 24 до 600 |
от 40 до 1000 |
