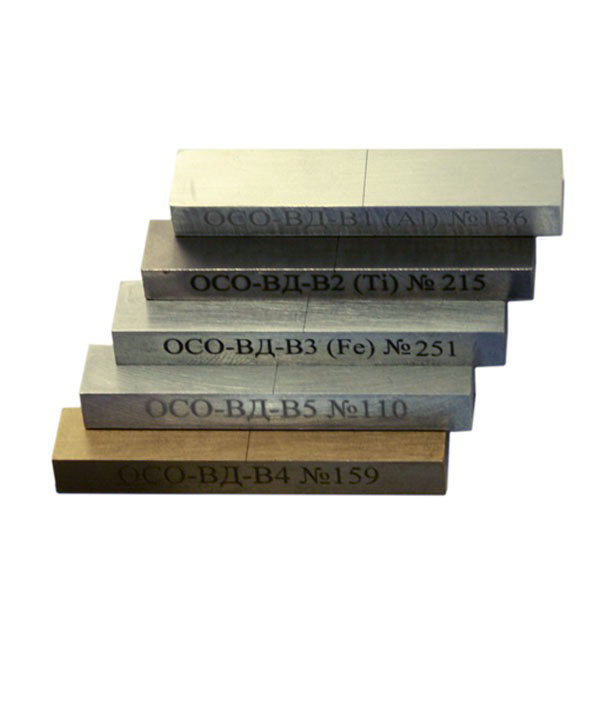

ОСО-ВД-В3 (Fe) Отраслевой контрольный образец
ОСО-ВД-В3 (Fe) — отраслевой контрольный образец для настройки и проверки вихретоковых дефектоскопов при контроле ферромагнитных стальных деталей.
Образец изготовлен из стали 30ХГСНА. На его рабочей поверхности сформирован искусственный дефект, имитирующий поверхностную трещину глубиной 0,2 мм. Раскрытие дефекта не превышает 0,1 мм, шероховатость рабочей поверхности — Ra 1,25 мкм.
|
Тип |
Материал |
Имитируемый дефект |
Величина дефекта |
Шероховатость рабочей поверхности |
|
| Глубина | Раскрытие | ||||
| ОСО-ВД-В1 (Al) | Д16Т σ = 17,5 МСм/м |
Поверхностная трещина |
0,2 мм |
Не более 0,1 мм |
Ra = 1,25 мкм |
| ОСО-ВД-В2 (Ti) |
Титановый сплав σ = 1 МСм/м |
0,5 мм | |||
| ОСО-ВД-В3 (Fe) | 30ХГСНА | 0,2 мм | |||
ОСО-ВД-В4 ОСО-ВД-В5 |
Алюминиевый сплав σ = 8 МСм/м |
0,2 мм | |||
|
Алюминиевый сплав σ= 24 МСм/м |
0,2 мм | ||||
СОП-НО-037 СОП-НО-038 (СОП-НО-038 (ТПС)) |
Ст. 45 | Поверхностная трещина на поверхности с большой шероховатостью |
0,2 мм 0,5 мм 1,0 мм 2,0 мм |
Не более 0,3 мм |
Ra = 1,25 мкм |
| 0,6 мм | Rz = 160 мкм | ||||
|
Ст. 20 |
0,2 мм 0,5 мм 1,0 мм 2,0 мм |
Не более 0,3 мм |
Ra = 1,25 мкм | ||
|
0,6 мм (2,0 мм) |
Rz=320 мкм | ||||
СОП-205 |
Д16Т σ = 17,5 МСм/м | Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки |
Протяженность 7 мм, раскрытие не более 0,1 мм |
Ra = 1,25 мкм | |
 СОП-206 |
Литьевой алюминиевый сплав σ = 25 МСм/м |
Трещина, развивающаяся со стороны, противоположной стороне контроля |
Остаточная толщина металла 6,0 мм 4,0 мм 2,0 мм |
Раскрытие не более 0,5 мм |
Ra = 1,25 мкм |
 СОП-207 |
Д16Т σ = 17,5 МСм/м | Трещина во втором слое под стыком листов металла |
Протяженность 22мм, раскрытие не более 0,1 мм |
Ra = 1,25 мкм | |
 КО1 №1 (в соответствии с РД-13-03-2006) |
Сталь 40Х | Поверхностная трещина |
0,1 мм 0,2 мм 0,5 мм 1,0 мм |
Не более 0,1 мм | Ra=1,25 мкм |
 КО1 №2 (в соответствии с РД-13-03-2006) |
Сталь 40Х | Трещина на ребре | 0,5 мм | Не более 0,1 мм | Ra=1,25 мкм |
 КО-1570 |
АК-6 | Короткая поверхностная трещина на ровной и криволинейной поверхности |
Протяженность 2 мм, Раскрытие 0,1 мм, Глубина 0,2 мм; 0,5 мм. |
Ra=1,25 мкм | |
