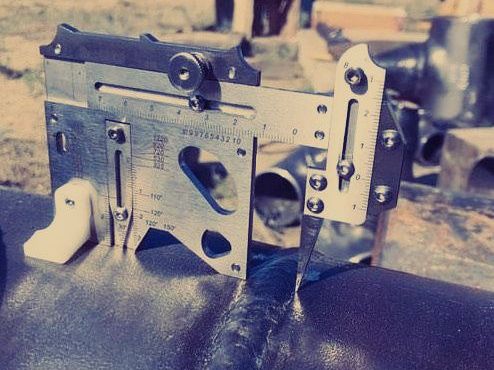

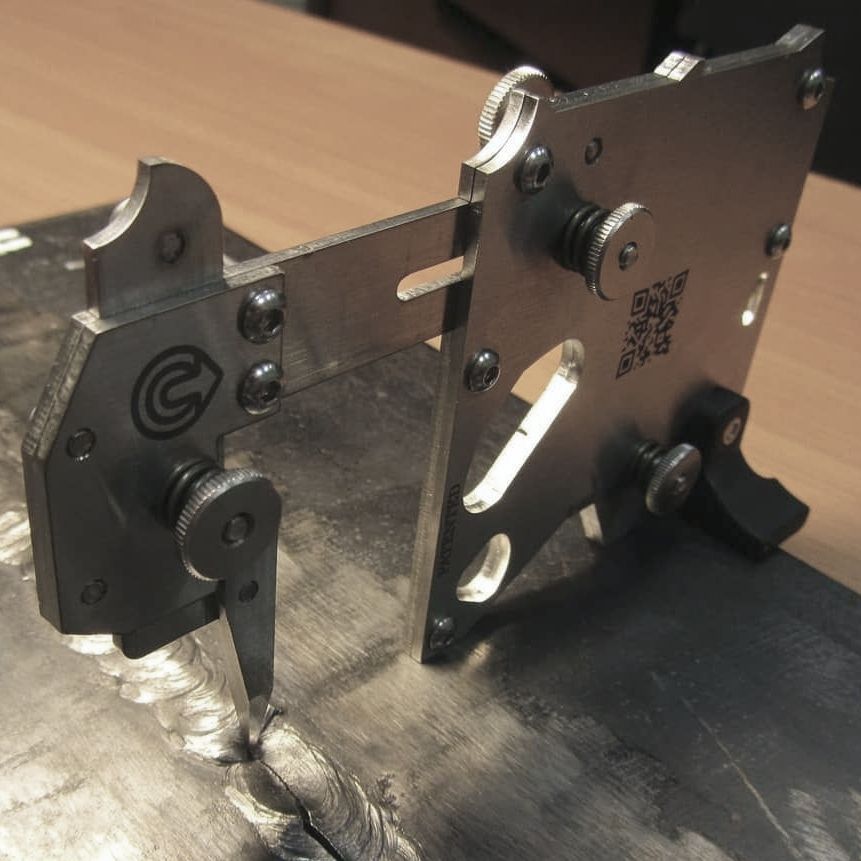

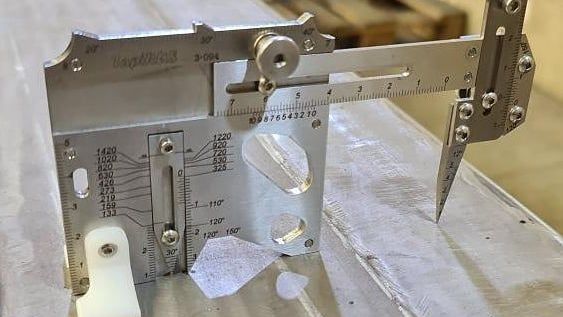

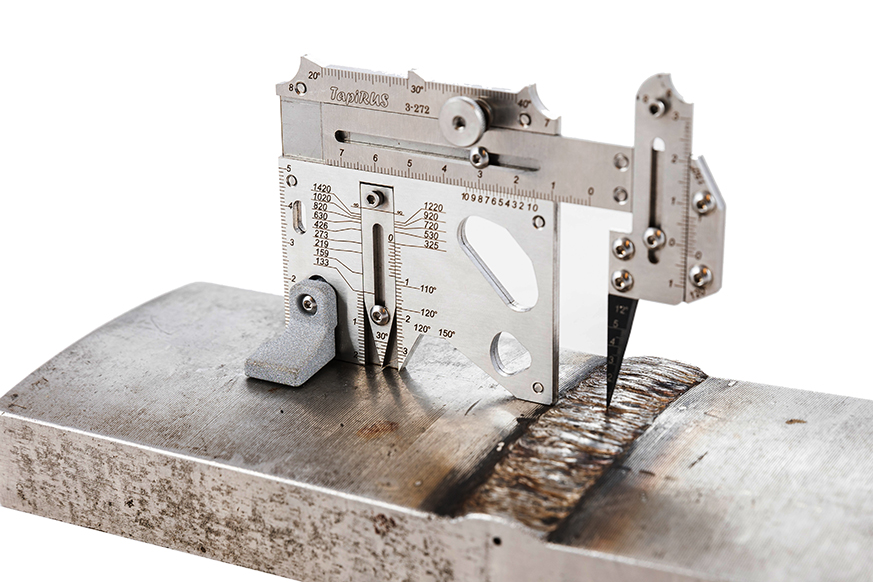

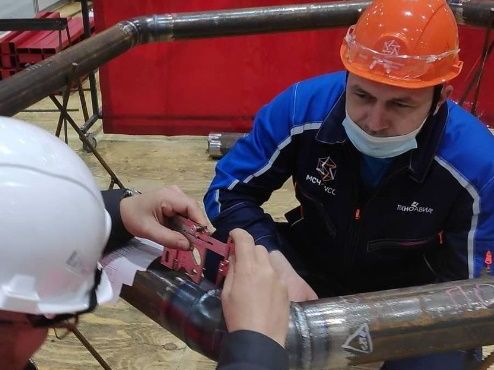

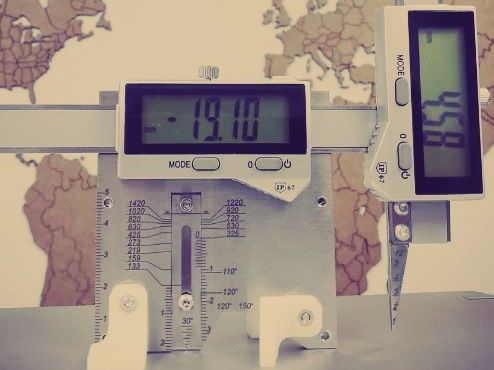

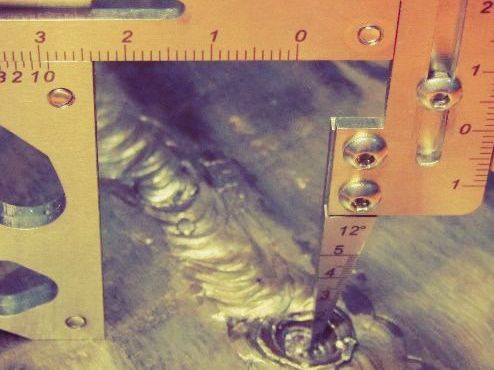

Универсальный шаблон TapiRus – новая разработка российских специалистов НИИИН МНПО «Спектр». Универсальный шаблон для контроля качества сварных соединений - это инновационное решение, которое позволяет заменить множество шаблонов и приспособлений, используемых при визуальном и измерительном контроле качества сварных соединений специалистами неразрушающего контроля.
TapiRus был специально разработан с учетом требований стандартов и норм, регулирующих процессы сварки. Он имеет универсальную конструкцию, которая позволяет использовать его для контроля качества сварных соединений различных типов и размеров. Кроме того, универсальный шаблон является экономически выгодным решением, так как позволяет сократить расходы на приобретение и хранение множества шаблонов и приспособлений.
В целом, использование универсального шаблона TapiRus для контроля качества сварных соединений является эффективным и удобным способом повышения качества производства и сокращения расходов на контроль качества.
- TapiRus измеряет свыше 35 линейно-угловых параметров сварных соединений и поверхностных дефектов: ширина и высота выпуклости шва, глубина подреза, смещение кромок, катет углового шва, угол скоса и зазор и др.
- Позволяет удовлетворить требованиям всех НТД по ВИК.
- Утвержден в качестве средства измерения геометрических параметров сварных соединений и поверхностных дефектов при проведении ВИК и поставляется с поверкой.
УСТРОЙСТВО И ПРОВЕДЕНИЕ КОНТРОЛЯ

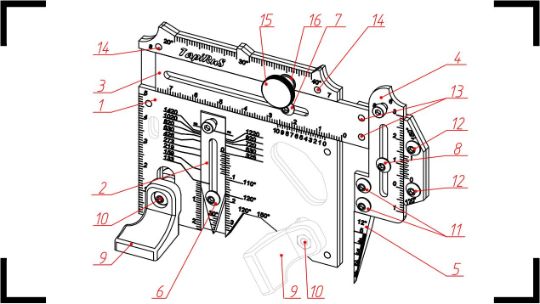

ЭЛЕМЕНТЫ
Основание
Упор
Планка*
Щуп
Игла
Установочный винт упора
Установочный винт планки
Установочный винт щупа
Опоры (дополнительная комплектация)
Винт опор
Винты регулировки положения иглы
Винты регулировки хода щупа
Винты регулировки положения планки
Винты регулировки хода планки

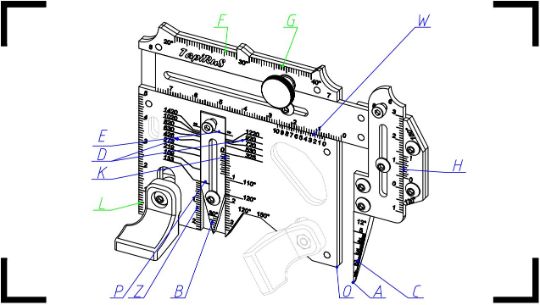

ШКАЛЫ, ЛИНЕЙКИ, ТОЧКИ
A. Точка измерения (острие иглы)
B. Шкала зазора 0…4±0,25
C. Шкала зазора 1…5±0,05
D. Шкала диаметров [133…1420]
E. Риска индикаторная
F, G. Линейки разделки кромок 0…25±0,5
H. Вертикальная двунаправленная шкала с нониусом 0,1 мм
K. Вертикальная однонаправленная шкала с нониусом 0,1 мм
L. Линейка 0…50±0,5 мм
W. Шкала горизонтальная с нониусом 0,05 мм
O. Нулевая точка установки

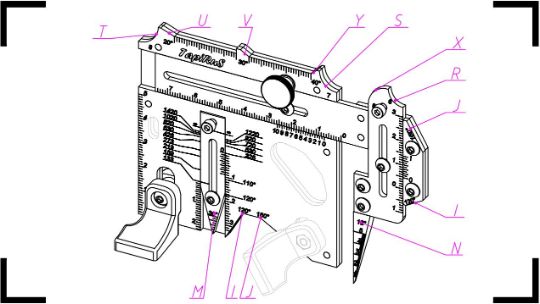

КАЛИБРЫ
M. Калибр угла разделки 12°
I. Калибр возвышения 120°
J. Калибр возвышения 150°
P. Калибр катета 5 мм
R. Калибр катета 6 мм
S. Калибр катета 7 мм
T. Калибр катета 8 мм
U. Калибр угла разделки 20°
V. Калибр угла разделки 30°
Y. Калибр угла разделки 40°
X. Калибр радиуса разделки 8 мм
|
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ И ДЕФЕКТЫ НА СВАРНОМ СОЕДИНЕНИИ ТИПА "ЛИСТ+ЛИСТ" |
|
|
ВИК НА СТАДИИ ВХОДНОГО КОНТРОЛЯ Толщина стенки Глубина коррозионных язв на основном металле Глубина коррозионных язв на сварном шве Глубина царапины (риски), задира на основном металле Угол скоса кромки Величина притупления Геометрические параметры вмятины
|
ВИК ГОТОВЫХ СВАРНЫХ СОЕДИНЕНИЙ (КОНСТРУКЦИЙ) Смещение кромок Угловое смещение Высота усиления шва Высота выпуклости (при сварке разнотолщинных элементов) Ширина усиления шва Увод (угловатость) кромок Глубина западания между валиками Неполное заполнение разделки кромок Чешуйчатость поверхности шва Плавность перехода Глубина подреза Глубина кратера шва |
|
ВИК В ПРОЦЕССЕ СВАРКИ (НАПЛАВКИ) Смещение кромок Высота корневого (заполняющего) слоя Увод (угловатость) кромок Угловое смещение |
ВИК ПРИ СБОРКЕ (ПОДГОТОВКЕ К СБОРКЕ) Смещение кромок Увод (угловатость) кромок Зазор в разделке Высота прихватки Угловое смещение |
|
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ И ДЕФЕКТЫ НА СВАРНОМ СОЕДИНЕНИИ ТИПА "ТРУБА + ТРУБА" (СООСНО) |
|
|
ВИК НА СТАДИИ ВХОДНОГО КОНТРОЛЯ Толщина стенки Глубина коррозионных язв на основном металле Глубина коррозионных язв на сварном шве Глубина царапины (риски), задира на основном металле Угол скоса кромки Величина притупления Геометрические параметры вмятины
|
ВИК ГОТОВЫХ СВАРНЫХ СОЕДИНЕНИЙ (КОНСТРУКЦИЙ) Смещение кромок Угловое смещение Высота усиления шва Высота выпуклости (при сварке разнотолщинных элементов) Ширина усиления шва Увод (угловатость) кромок Глубина западания между валиками Неполное заполнение разделки кромок Чешуйчатость поверхности шва Плавность перехода Глубина подреза Глубина кратера шва |
|
ВИК В ПРОЦЕССЕ СВАРКИ (НАПЛАВКИ) Смещение кромок Высота корневого (заполняющего) слоя Увод (угловатость) кромок Угловое смещение |
ВИК ПРИ СБОРКЕ (ПОДГОТОВКЕ К СБОРКЕ) Смещение кромок Увод (угловатость) кромок Зазор в разделке Высота прихватки Угловое смещение |
|
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ И ДЕФЕКТЫ НА ПРОДОЛЬНОМ СВАРНОМ ШВЕ ОБЕЧАЕК, ЦИСТЕРН, ТРУБ |
|
|
ВИК НА СТАДИИ ВХОДНОГО КОНТРОЛЯ Диаметр трубы Толщина стенки Глубина коррозионных язв на основном металле Глубина коррозионных язв на сварном шве Глубина царапины (риски), задира на основном металле Угол скоса кромки Величина притупления Геометрические параметры вмятины |
ВИК ГОТОВЫХ СВАРНЫХ СОЕДИНЕНИЙ (КОНСТРУКЦИЙ) Смещение кромок Высота усиления шва Ширина усиления шва Увод (угловатость) кромок внутренний Глубина западания между валиками Неполное заполнение разделки кромок Чешуйчатость поверхности шва Плавность перехода Глубина подреза Глубина кратера шва |
|
ВИК ПРИ СБОРКЕ (ПОДГОТОВКЕ К СБОРКЕ) Смещение кромок Увод (угловатость) кромок внутренний Зазор в разделке |
ВИК В ПРОЦЕССЕ СВАРКИ (НАПЛАВКИ) Смещение кромок Высота корневого (заполняющего) слоя Увод (угловатость) кромок |
|
ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ И ДЕФЕКТЫ НА ТАВРОВОМ СОЕДИНЕНИИ |
|
Катет углового шва Глубина поверхностных дефектов Угол скоса кромок Притупление кромок Линейные размеры Величина зазоров |
