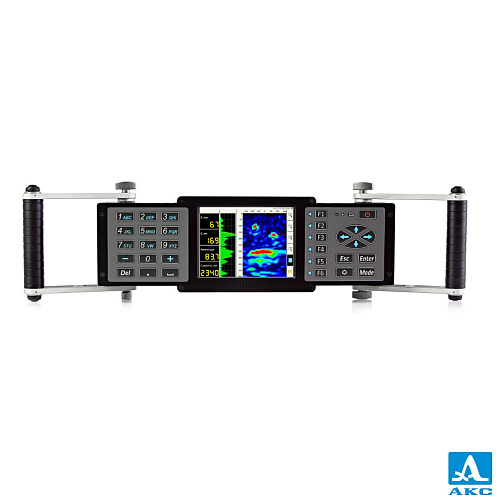

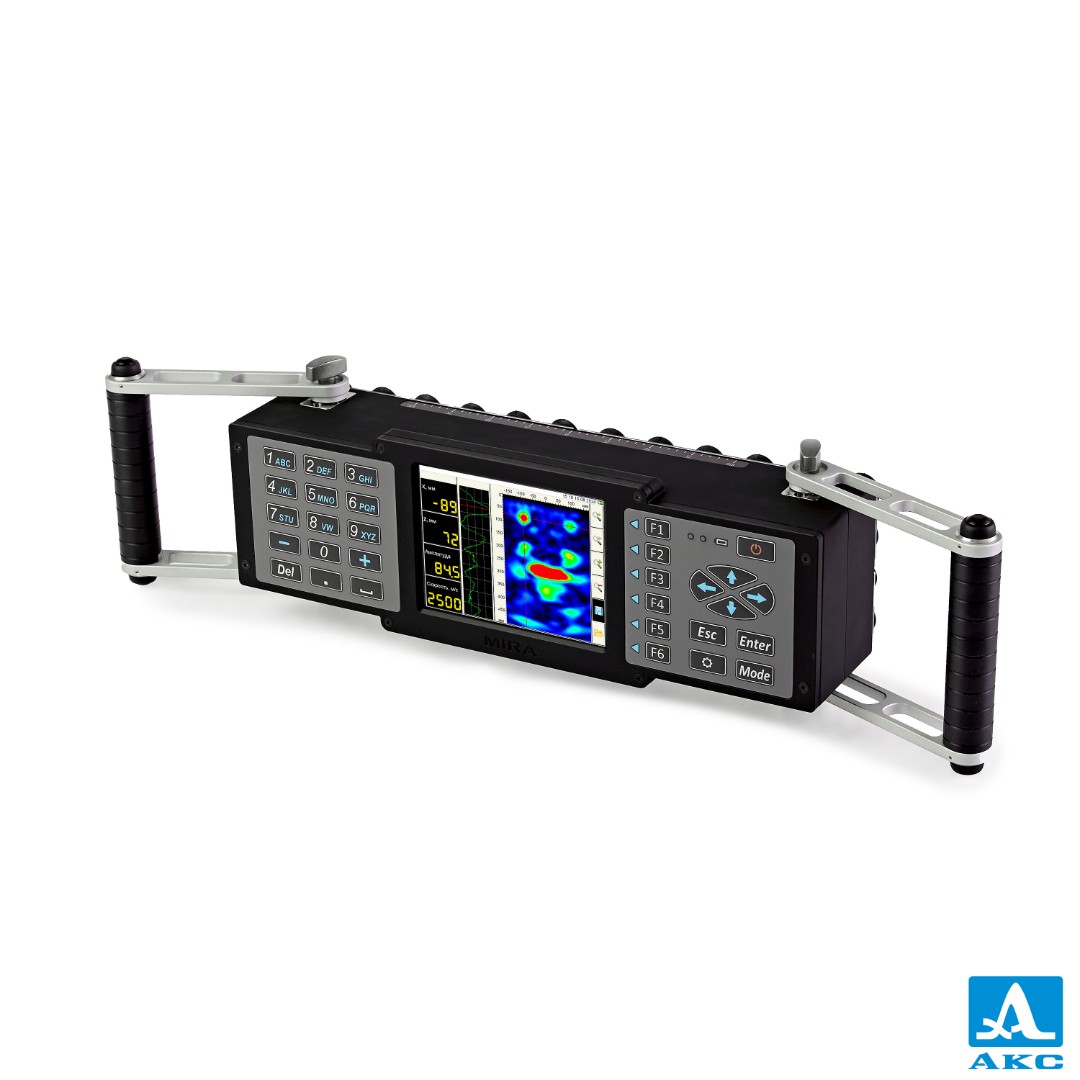

Ультразвуковой низкочастотный томограф А1040 MIRA представляет собой передовое оборудование, используемое для неразрушающего контроля и анализа материалов и структур. Основной принцип работы данного томографа основан на использовании ультразвуковых волн низкой частоты для создания подробных изображений внутренней структуры объектов. Ультразвуковой сигнал проникает в материал и отражается от границ различных веществ, после чего информация обрабатывается компьютером для создания объемных изображений внутренних дефектов и особенностей структуры материала.
Среди основных преимуществ ультразвукового низкочастотного томографа А1040 MIRA стоит выделить его способность обеспечить высокую глубину проникновения ультразвуковых волн, что позволяет анализировать даже самые массивные и плотные образцы материалов. Также это оборудование обладает возможностью создания трехмерных изображений, что делает его незаменимым средством для детального анализа внутренней структуры без разрушения образцов.
А1040 MIRA предназначен для проведения исследований различных объектов, включая крупные инженерные сооружения и материалы. Обычно такие томографы используются в специализированных лабораториях и центрах неразрушающего контроля, где есть необходимая инфраструктура и оборудование для проведения таких комплексных измерений.
Ультразвуковые низкочастотные томографы А1040 MIRA находят широкое применение в таких отраслях, как аэрокосмическая промышленность, авиация, автомобилестроение, нефтегазовая промышленность, энергетика и другие. Они применяются для анализа крупных материальных структур, деталей и механизмов, а также в области исследований и разработок новых материалов и технологий. Ультразвуковые низкочастотные томографы также используются для зондирования и исследования состава грунта и геологических структур.
Технические характеристики ультразвукового низкочастотного томографа А1040 MIRA включают в себя возможности создания трехмерных изображений, специализированные программные методы обработки данных, большое количество излучателей и датчиков для повышения точности сканирования, а также способность работы в широком частотном диапазоне для анализа различных материалов. Томограф также обладает специализированным программным обеспечением для анализа данных и создания трехмерных моделей и объемных изображений материалов.
Ультразвуковые низкочастотные томографы являются важным инструментом для проведения исследований в области материаловедения, машиностроения, а также для обеспечения качества и безопасности в промышленности.
В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.
Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.
A1040 MIRA имеет два основных режима работы, а также функцию настройки конфигурации параметров контроля под каждый конкретный объект с возможностью последующего оперативного выбора:
Режим предназначен для оперативного просмотра внутренней структуры конструкции в произвольных местах. На экране отображается В-томограмма на глубину до 2 метров.
Дополнительно в данном режиме возможно:
Режим предназначен для формирования массива данных в форме набора В-томограмм объекта контроля (перпендикулярных поверхности) при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.
Контроль проводится по схеме пошагового сканирования объекта контроля с объединением данных и реконструкцией объема под всей отсканированной площадью объекта контроля.
Используется для выбора и установки параметров и рабочей конфигурации.
Существует возможность создания и сохранения ряда рабочих конфигураций под различные объекты контроля. Возможность задания имени объекта и технических параметров, с последующим выбором их из памяти прибора перед началом контроля.
|
Параметр |
Значение |
|
Габаритные размеры |
380×130×140 мм |
|
Вес (с аккумулятором) |
4.2 кг |
|
Тип дисплея |
цветной TFT LCD |
|
Количество точек экрана |
640×480 |
|
Диагональ экрана |
14.4 мм, (5.7”) |
|
Число каналов |
12 |
|
Число преобразователей |
48 |
|
Номинальная частота преобразователя |
50 кГц |
|
Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием |
25-80 кГц |
|
Рабочий тип ультразвуковых волн |
поперечные |
|
Источник питания |
литиевый аккумулятор |
|
Время непрерывной работы от аккумулятора |
6 часов |
|
Время заряда аккумулятора |
5 часов |
|
Рабочий диапазон напряжения |
9.3 – 12.6 В |
|
Рабочий диапазон тока |
0.5 – 0.7 А |
|
Диапазон рабочих температур |
-10 … +50 °C |
|
Приемник |
|
|
Рабочий диапазон частот |
15 – 180 кГц |
|
Эксплуатационные качества |
|
|
Гарантированные минимальные и максимальные измеряемые толщины в бетоне |
50 – 600 мм |
|
Максимальная глубина обзора в бетоне, в природном камне |
2500 мм |
|
Максимальная глубина обзора в железобетоне |
800 мм |
|
Минимальный размер обнаруживаемого отражателя |
сфера диаметром 30 мм на глубине 400 мм в бетоне М400 |
|
Диапазон устанавливаемых скоростей ультразвука |
1000 – 4000 м/с |
|
Тип разъема |
Micro-USB |
|

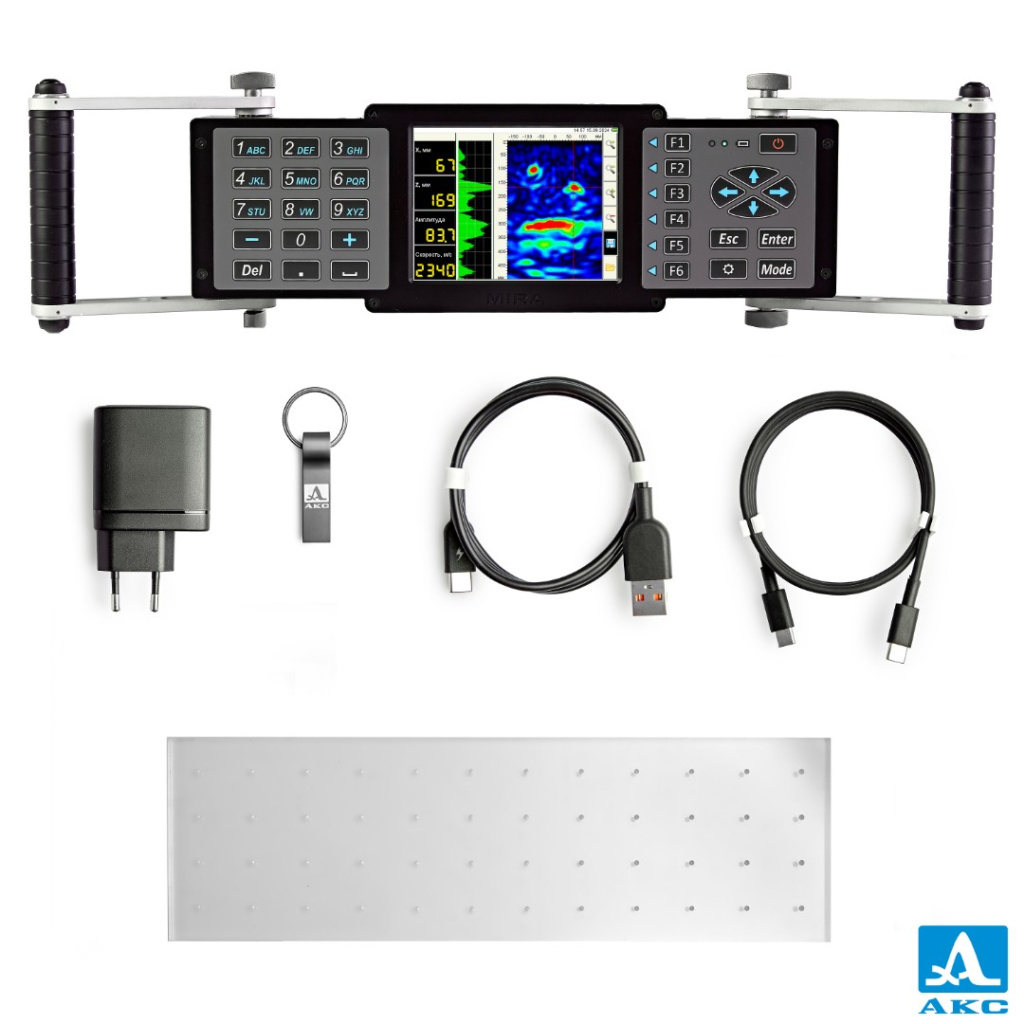

Наименование |
|
А1040 MIRA блок УЗ томографа |
|
Переносной компьютер типа Notebook |
|
Сетевой адаптер с кабелем 220В-15В |
|
Носитель с документацией и ПО |
|
Кабель USB A-Micro B |
|
Проверочный образец A1040 MIRA |
|

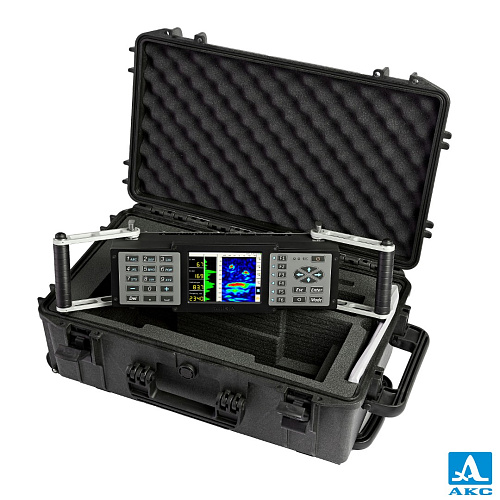

Жесткий кейс М40 |

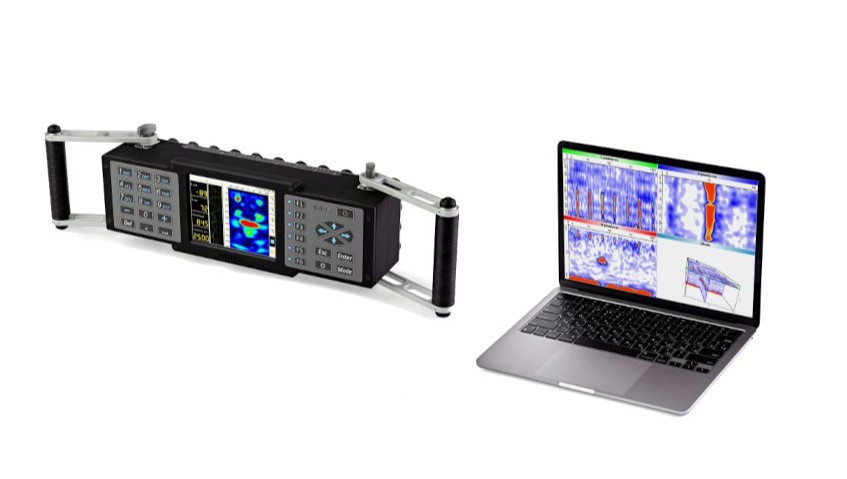

Прибор поставляется в комплекте со специализированным программным обеспечением для расширенной обработки собранных данных на внешнем компьютере.
Программа обеспечивает считывание данных из прибора и представления их как в виде томограмм, так и в 3-х мерном объемном виде, что облегчает понимание конфигурации внутренней структуры бетонного объекта контроля.
Для каждого отражателя можно определить координаты его залегания в объекте контроля.

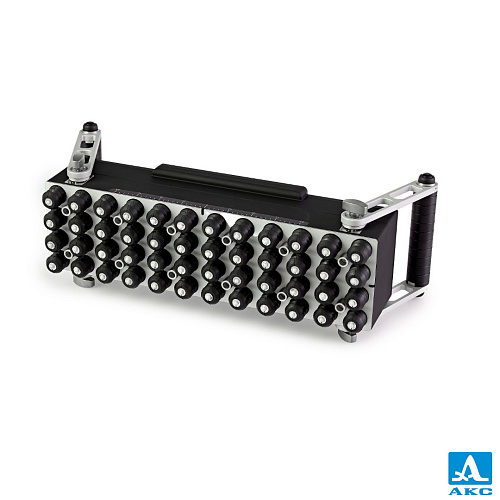

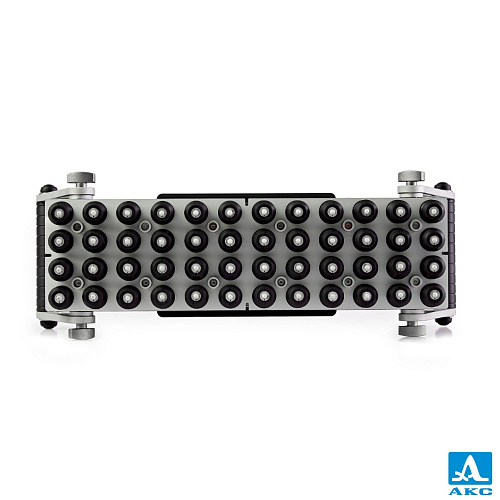

Для теневого метода нужно наносить контактную жидкость для большинства приборов, а для томографа по бетона А1040 этого делать не нужно, обеспечивается сухой точечный контракт с протектора миниатюрных низкочастотных преобразователей.
Хорошего качества сигнала не ждите в бетоне, все очень зависит от правильной настройки прибора, не ленитесь сделать так называемые СОП-ы, т.е. образцы из бетона той же марки что и ОК, а также в СОП-е закладывайте то что должны видеть на ОК.
Работали на разных объектах энергетики с помощью томографа АКС по бетону А1040 MIRA, эхо методом (односторонний доступ) можно получить на качественном бетоне томографические образы по толщине до 600мм по бетону. Арматурную сетку при небольшом шаге сканирования хорошо прорисовывает, находит дефекты в бетоне. Но нужно настраиваться на образцы, т.е. заливать такую же марку бетона что и ваша опора ветряка, закладывать туда недопустимые дефекты + делать аналогичное армирование что и на реальной опоре.
Так как прибор имеет встроенный компьютер, то можно обрабатывать данные и сохранять в памяти - очень экономит врнмя. Спасибо за консультацию менеджерам.
