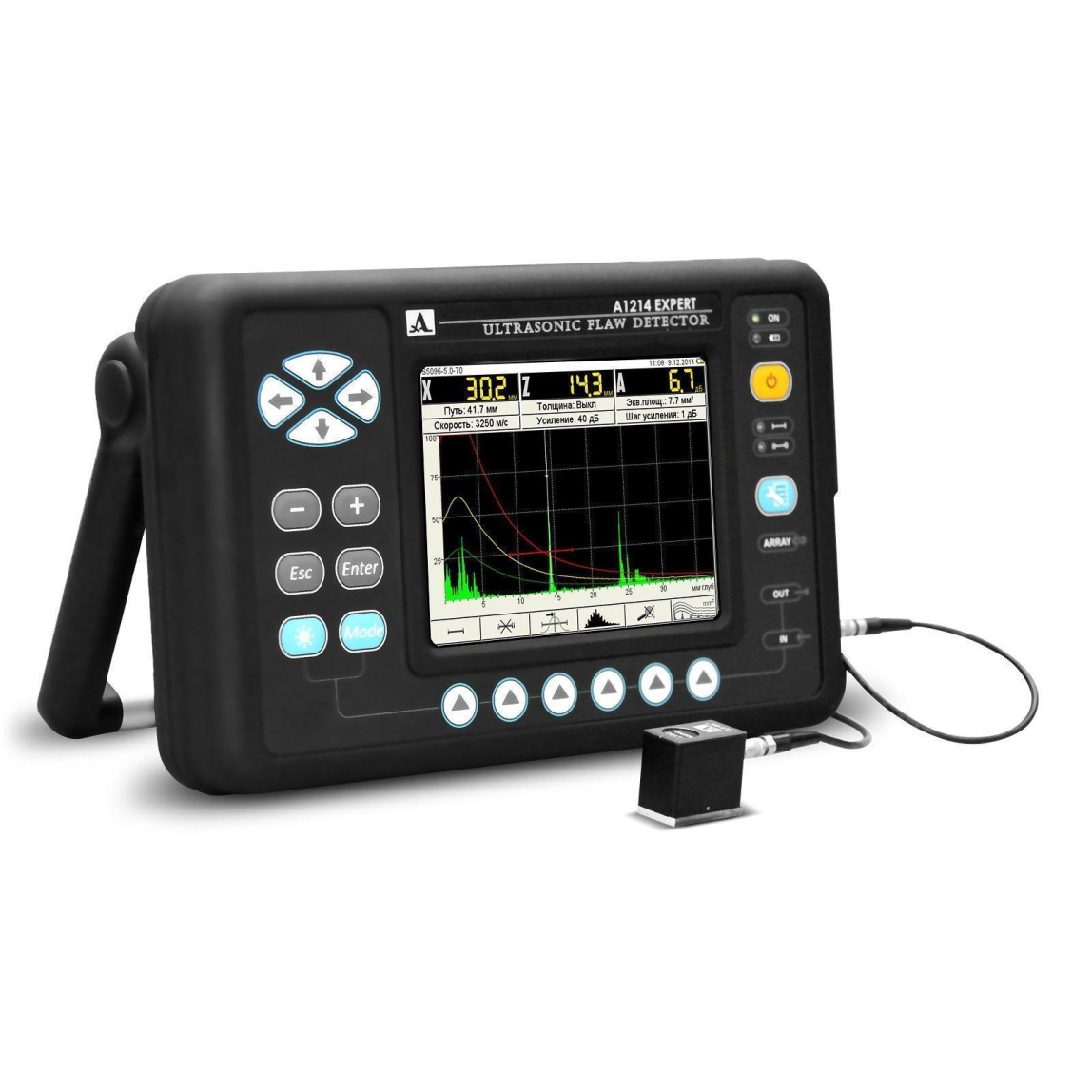

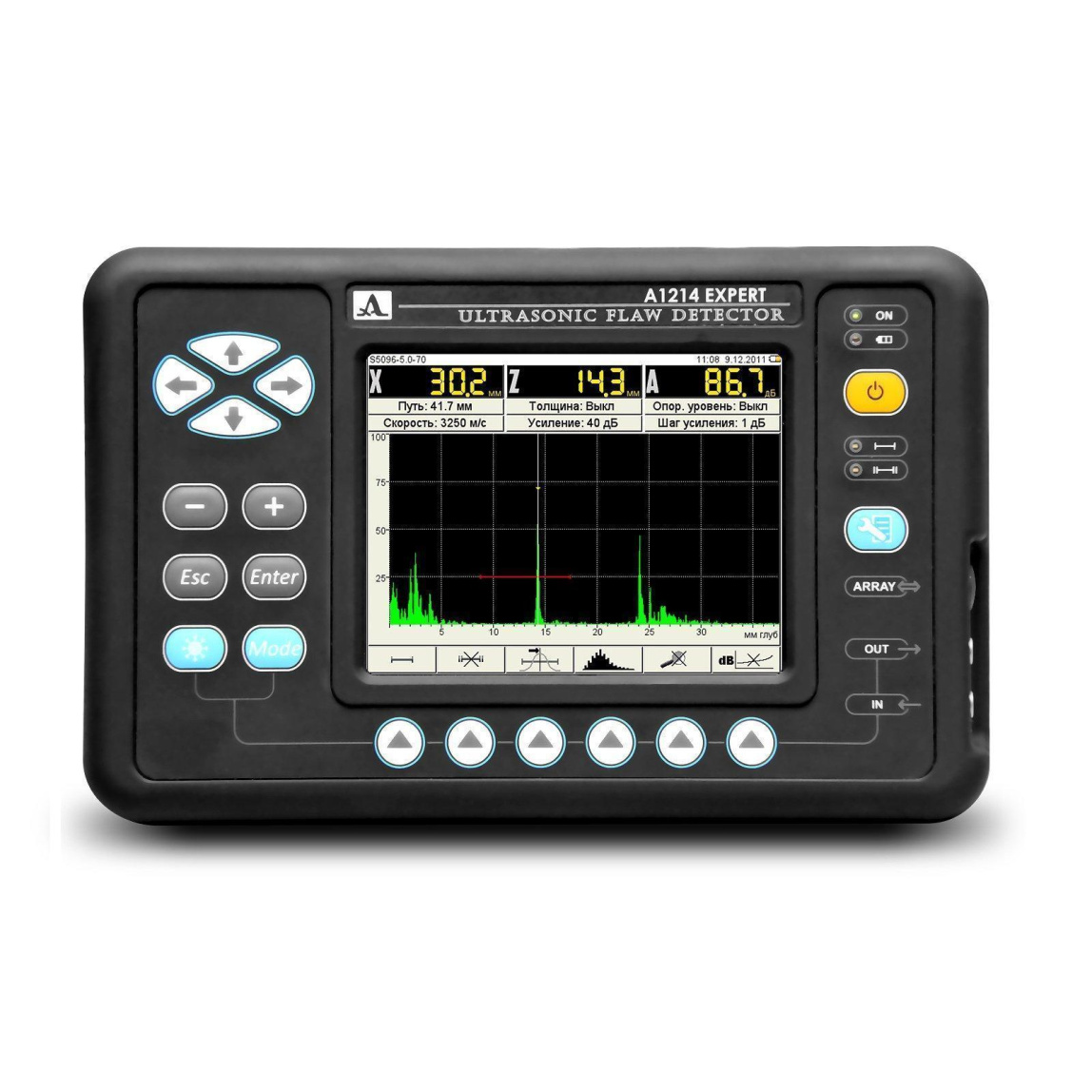

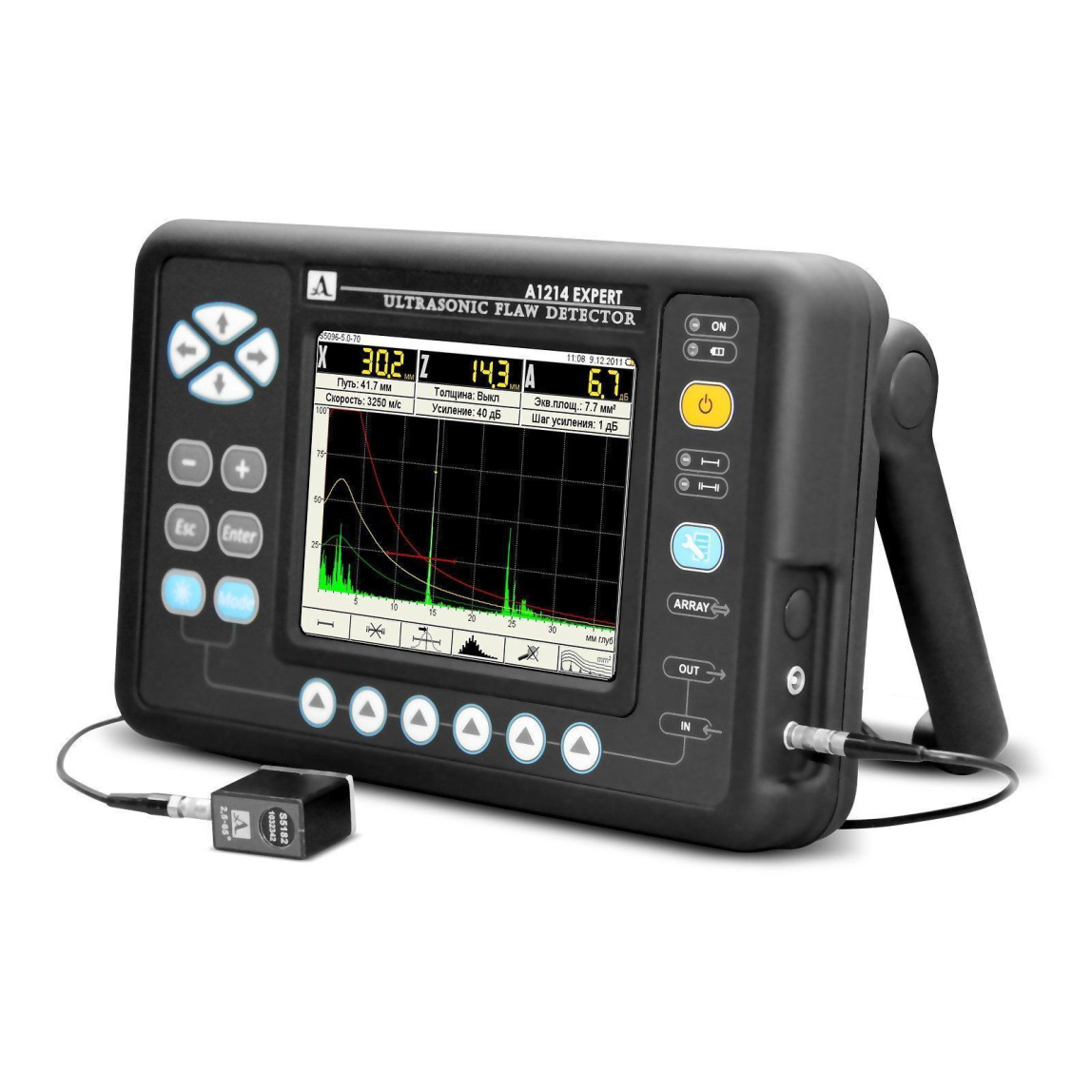

Ультразвуковой дефектоскоп А1214 EXPERT

Ультразвуковой дефектоскоп А1214 EXPERT - это высокоточное оборудование, предназначенное для обнаружения дефектов и оценки качества материалов с помощью ультразвуковых волн. Принцип работы данного дефектоскопа основан на использовании ультразвуковых импульсов, которые проникают в исследуемый материал и отражаются от его внутренних дефектов. Затем полученная информация обрабатывается и позволяет определить размеры и природу обнаруженных дефектов.
Одним из основных преимуществ ультразвукового дефектоскопа A1214 EXPERT является его высокая точность и чувствительность при обнаружении дефектов в различных материалах. Данный дефектоскоп способен обнаруживать даже мельчайшие трещины и поры, что делает его незаменимым инструментом в контроле качества материалов. Кроме того, ультразвуковой дефектоскоп обладает возможностью проводить контроль на различной толщине материала, что расширяет его область применения.
А1214 EXPERT представляет собой компактный и легкий прибор, который удобен в использовании как в полевых, так и в лабораторных условиях. Он оснащен интуитивно понятным интерфейсом, что позволяет оперативно настраивать необходимые параметры контроля и быстро анализировать полученные результаты. Также оборудование имеет возможность сохранения данных для последующей обработки и архивирования, что делает его удобным инструментом для отслеживания динамики изменения качества материалов.
Ультразвуковой дефектоскоп А1214 EXPERT находит свое применение в различных отраслях промышленности, где важна высокая точность и надежность контроля качества материалов. Он широко используется в авиации, судостроении, нефтегазовой промышленности, машиностроении и других областях, где требуется обеспечить высокую прочность и надежность материалов. Также данный дефектоскоп может применяться для контроля качества сварных соединений и деталей из различных металлических и неметаллических материалов.
Ультразвуковой дефектоскоп A1214 EXPERT предназначен для работы в различных условиях, включая производственные цеха, на открытом воздухе и в условиях ограниченной видимости. Он оснащен защитой от пыли и влаги, что позволяет использовать его в условиях повышенной влажности и загрязнения. Также оборудование имеет широкий температурный диапазон эксплуатации, что делает его универсальным инструментом для проведения контроля качества в различных условиях. Кроме того, ультразвуковой дефектоскоп обеспечивает возможность проведения контроля как на поверхности материала, так и при работе вглубь, что позволяет выявлять различные типы дефектов и оценивать общее состояние материала.
Технические характеристики ультразвукового дефектоскопа А1214 EXPERT включают в себя широкий диапазон рабочих частот, что позволяет проводить контроль материалов разной толщины. Также оборудование оснащено различными программными возможностями, такими как режимы многолучевого сканирования, автоматическое выявление дефектов, возможность записи и анализа полученных данных. Кроме того, ультразвуковой дефектоскоп обладает высокой точностью измерений и возможностью проведения контроля в реальном времени, что делает его незаменимым инструментом для оперативного контроля качества материалов.
Ультразвуковой дефектоскоп А1214 EXPERT представляет собой высокоточное и универсальное оборудование для обнаружения дефектов и контроля качества материалов в различных отраслях промышленности. Его преимущества включают в себя высокую точность и чувствительность, широкий диапазон применения, возможность работы в различных условиях и разнообразные технические характеристики, делая его незаменимым инструментом для обеспечения высокого качества материалов и изделий.

большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
диапазон рабочих температур -30°С÷+50° С
максимальное время непрерывной работы - 18 часов
вес дефектоскопа с аккумулятором - 1,8 кг
быстросъемный аккумулятор
полностью цифровой тракт
интуитивный интерфейс настройки и работы с прибором
ударопрочный корпус, степень защиты по IP65
антискользящее прорезиненное покрытие электронного блока
большая библиотека настроек (100 конфигураций)
Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
запоминание на экране огибающей максимумов сигнала
автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
программируемая форма зондирующего импульса
регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
возможность использования DAC-кривых
дополнительные режимы: "стоп - кадр", "электронная временная лупа"
связь с компьютером по высокоскоростному USB-порту
совместимость с широким спектром преобразователей различных производителей

Дефектоскоп А1214 EXPERT

имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс настройки и работы с прибором

Быстрый доступ к функциям управления

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.

Большая библиотека конфигураций настраиваемых параметров (100 вариантов)

Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.

Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).

Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.

Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).

В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.

Работа с результатами измерений

Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
