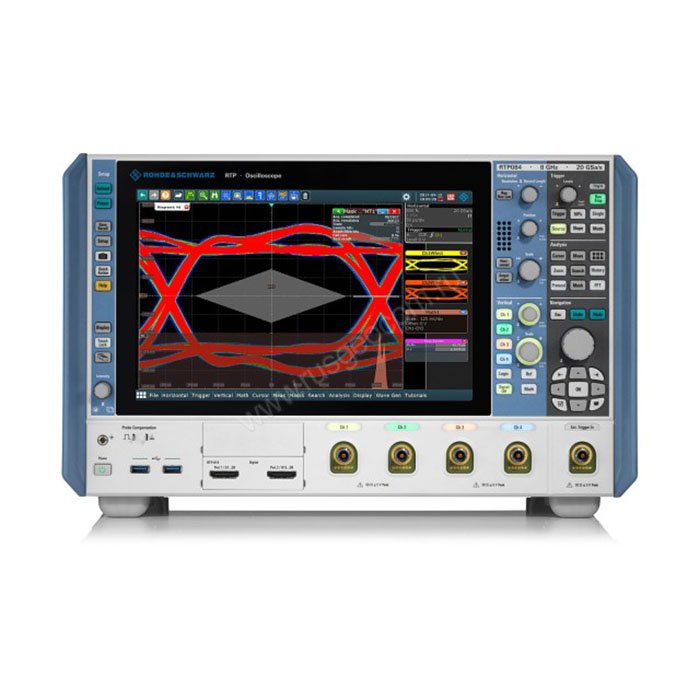

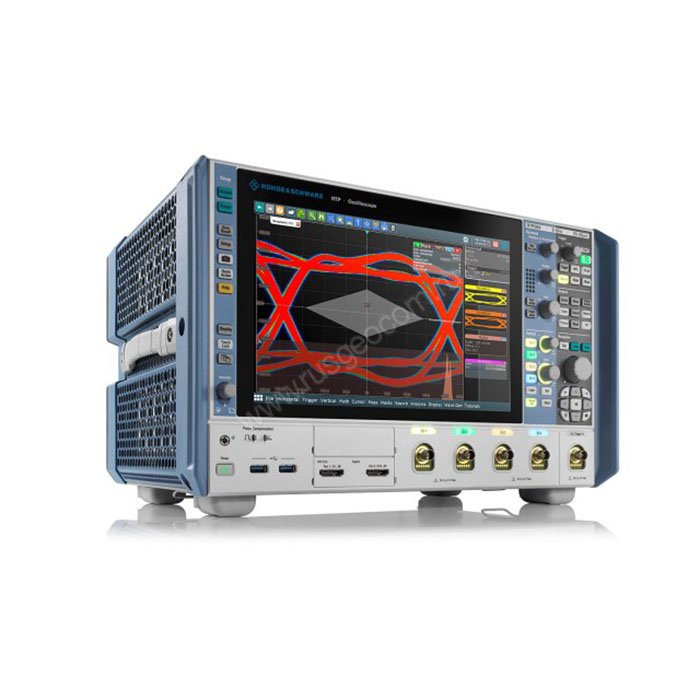

Осциллограф Rohde Schwarz RTP084

Осциллограф Rohde Schwarz RTP084 – 4-канальная модель с полосой пропускания 8 ГГц из флагманской серии, которая может одинаково эффективно работать с сигналами различных типов, отслеживая их целостность, и обеспечивая при этом непревзойденную точность и скорость сбора данных. Прибор представляет собой полностью интегрированное решение для отладки, тестирования и исследовательских работ, реализуя в себе ряд инновационных разработок от R&S: функциональность Multi-Domain, поддержку режима High Definition, расширенные возможности по синхронизации и пр.

Преимущества

• Универсальность за счет пакета опций Multi-Domain – Rohde Schwarz RTP084 работает в широком диапазоне частот и может применяться в разных областях, выполняя анализ аналоговых и логических сигналов, протоколов, частотных параметров, а также характеристик систем энергоснабжения.
• Согласованный интерфейс с инновационной архитектурой запуска позволяет быстро менять режимы и активировать нужные функции измерителя, обеспечивая непревзойденную скорость отладки сложного оборудования и систем.
• Опциональный режим HD повышает разрешения осциллографа в 256 раз, позволяя отслеживать мельчайшие подробности сложных сигналов.

Особенности

Инновационное аппаратное обеспечение построено на основе ASIC-микросхем с многочиповой технологией. Компенсация искажений при передаче сигнала реализована на аппаратном уровне, с помощью настраиваемых фильтров перед модулем матобработки. Система цифрового запуска развертки и система сбора данных объединены общим трактом, что минимизирует джиттер. Для достижения высокой точности во всем рабочем диапазоне R&S RTP 084 используется аналого-цифровые преобразователи одноядерного типа и входной каскад с пониженным уровнем шумности. Распараллеливание процессов сокращает время вынужденного простоя при обработке сигналов, повышая производительность работ. Прецизионный оконечный резистор, от параметров которого зависят не только точностные характеристики прибора, но целостность сигнала, проходит заводскую лазерную калибровку, что обеспечивает согласование измерителя.

Высокоточный анализ ВЧ сигналов. Цифровой осциллограф оборудован расширенным перечнем встроенных и опциональных инструментов для анализа сигналов и поддерживает использование большого количества различных пробников. Возможность задействования внешних аналитических инструментов, таких как MATLAB, позволяет реализовывать индивидуальные алгоритмы для анализа, повышая тем самым гибкость и эффективность работ при отладке компьютерных систем, диагностике оборудования высокочастотной связи и т.п.
