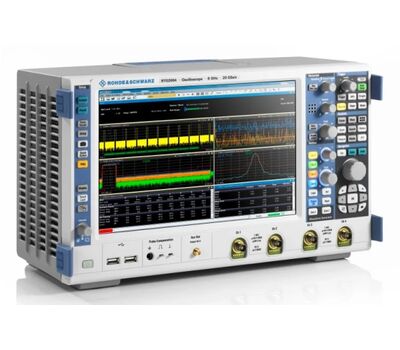

Осциллограф Rohde Schwarz RTO2044

Осциллограф Rohde Schwarz RTO2044 – 4-канальный прибор класса Hi-End с полосой пропускания 4 ГГц, функцией цифрового запуска и набором опций Multi-Domain, сочетающий в себе производительность и эффективность с простотой и наглядностью использования. Отличная точность, высокая частота дискретизации – 20 млрд отсч/с, многообразие функций анализа сигналов, широкий набор средств измерений и математической обработки данных, с возможностью опционального наращивания возможностей цифрового осциллографа, позволяют решать с его помощью сложные задачи в ходе исследований, разработки и отладки сложных радиоэлектронных и цифровых систем.

Особенности Rohde Schwarz RTO2044

• Возможность анализа в нескольких областях: временной, частотной, протокольной, логической и мощностной – позволяет использовать осциллограф для отладки и тестирования систем и оборудования, в которых применяются разнотипные сигналы.
• Опция зонального запуска, которую можно использовать и во временной, и в частотной области, обеспечивает точную синхронизацию осциллограмм по заданным условиям.
• Расширенный поиск по разным критериям: сбоям, шаблонам, протоколам, сигналам шин, по аналоговым или цифровым входам, расчетным или опорным осциллограммам.
• Режим испытаний по маске, которая задается пользователем индивидуально – указанием опорных точек, и может включать до 8 сегментов.
• Сохранение данных может производиться на внешний носитель, опциональный винчестер или SSD-диск, либо на ПК, подключенный через Ethernet-соединение.

Преимущества

Высокая чувствительность и точность воспроизведения сигнала за счет использования одноядерных АЦП, входных каскадов с низкой степенью собственного шума и распараллеливания процессов, обеспечивает непрерывность контроля. Опция HD повышает разрешение осциллографа Rohde Schwarz RTO2044 по вертикали до 16 бит, благодаря чему достигается идеальная точность отображения формы сигнала, даже при высоком уровне шумов. I/Q-интерфейс и расширенный набор опций для специфического анализа позволяют выполнять отладку оборудования с квадратурной модуляцией: широкополосных радиолокаторов, спутниковых коммуникационных систем, импульсных ВЧ-приборов и т.д. Для задания тестового сигнала можно использовать встроенный генератор и дифференциальный источник импульсов.

Удобство использования. Распознавание жестов сенсорным экраном максимально упрощает управление. Для быстрого доступа к наиболее востребованным аналитическим функциям на дисплее размещена панель приложений. Технология SmartGrid обеспечивает индивидуальную настройку отображения данных, с наиболее наглядным размещением осциллограмм, диаграмм и цифровых результатов измерений на экране – для эффективного анализа.
