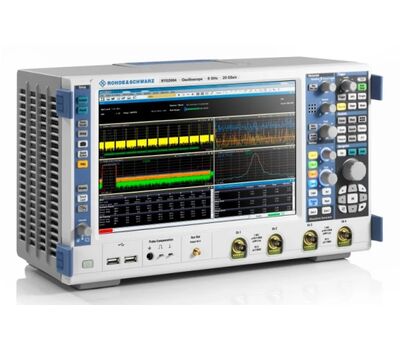

Осциллограф Rohde Schwarz RTO2014

Осциллограф Rohde Schwarz RTO2014 – 4-канальная модель с полосой пропускания 1 ГГц с цифровой синхронизацией и расширенной функциональностью. Прибор предназначен для решения задач повышенной сложности и может применяться для исследовательских целей, а также при разработке, отладке и диагностике широкого круга радиоэлектронных и цифровых устройств и систем. От осциллографов семейства RTO предыдущего поколения эта модель отличается обновленным пользовательским интерфейсом, увеличенными размерами и повышенным разрешением сенсорного экрана, а также наличием ряда дополнительных функций и опций, расширяющих возможности и повышающих эффективность работ.

Особенности

• Платформа на ASIC-микросхемах реализует функции аппаратного ускорения благодаря распараллеливанию процессов, снижая простои и повышая тем самым быстродействие осциллографа, цифровой осциллограф обладает низким собственным шумом, что повышает точность измерений.
• Цифровой триггер с регулируемым гистерезисом и опцией зонального запуска существенно повышает точность и достоверность получаемых результатов, обеспечивая привязку момента старта синхронизации к измеряемому сигналу – за счет использования общего тракта с системой сбора данных.
• Большая глубина памяти позволяет контролировать длинные сигнальные последовательности, а высокое быстродействие дает возможность выявлять сбои и аномалии в режиме реального времени.

Преимущества

Удобство использования. Rohde Schwarz RTO2014 оснащен интуитивно понятным пользовательским интерфейсом с сенсорным дисплеем и кнопочной панелью управления, с возможностью подключения компьютерной мыши, что максимально упрощает работу, позволяя полностью сосредоточиться на измерениях и анализе. Данные с активных каналов, задействованных функций и контрольных сигналов отображаются в уменьшенном виде в иконках, которые можно прокручивать, перемещать и сортировать. На дисплей можно одновременно выводить полноразмерное изображение осциллограмм и диаграмм, размещая их в разных частях экрана – путем перетаскивания иконок в соответствующую область.

Многофункциональность. Опции Multi-Domain превращают осциллограф Rohde Schwarz RTO2014 в мультиизмерительный комплекс, который обладает одинаково высокой эффективностью при использовании в различных областях. Они дают возможность работать с аналоговыми и цифровыми сигналами, последовательными протоколами, выполнять измерения частотных характеристик и тестировать источники питания, с анализом их мощностных параметров. Опционально может увеличиваться полоса пропускания и наращиваться объем памяти, повышаться точность – при задействовании прецизионного опорного генератора частоты, включаться режим HD, повышающий разрешение АЦП до 16 бит, активироваться анализатор спектра, внутренний 2-канальный генератор сигналов и 8-битных последовательностей и т.д. Для исследования помех предусмотрена возможность подключения к прибору пробников ближнего поля, а для повышения защищенности данных может устанавливаться съемный винчестер или твердотельный накопитель.
